  ■ 제품개요
기존 내벽을 모듈화 하여, 공정의 단순화, 공기단축, 공사비 절감을 목표로 개발된 SPEED PANEL은 세대간 경계구조, 음환경성능(외벽과 세대간 경계벽의 차음성능)을 향상 시켰으며, 구조틀 안정성과 내진성이 강화되어 임의 변형을 방지하며 이격된 공간에서 소음의 차단과 흡음이 반복되어 소음전달을 현저하게 차단할 수 있는 모듈 내장벽체 PANEL 시스템 입니다.

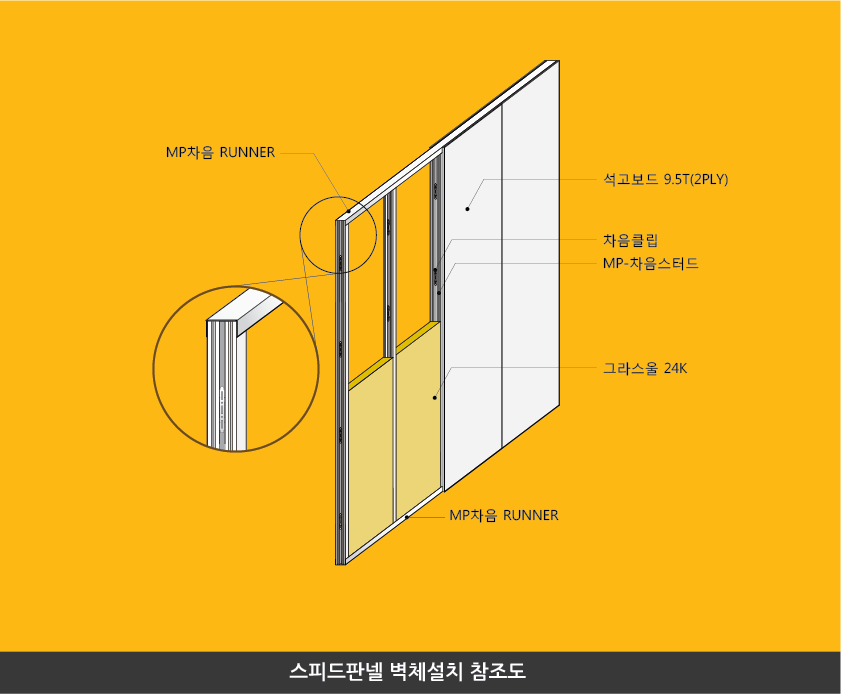

구성자재
​• MP-BAR
• MP 차음 CLIP
• ㄱ 앵글(상,하부고정)
• 상부 RUNNER
• 하부 RUNNER
• 그라스울 50T x 24K
• 양면 바탕석고보드
• 양면 마감석고보드

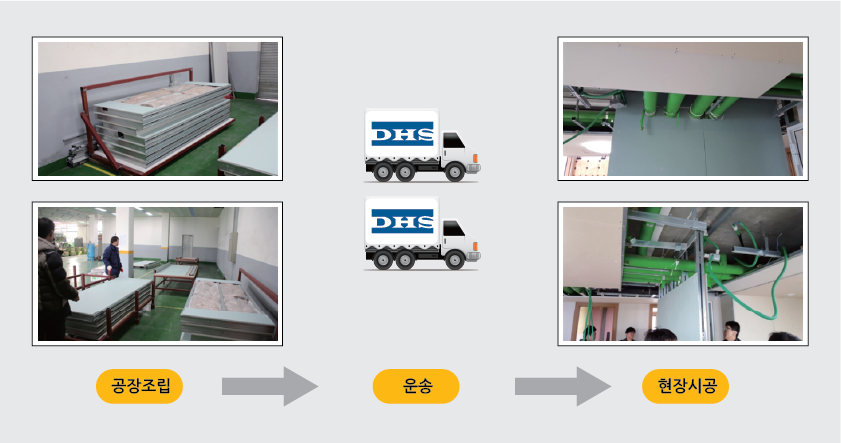

프로세스

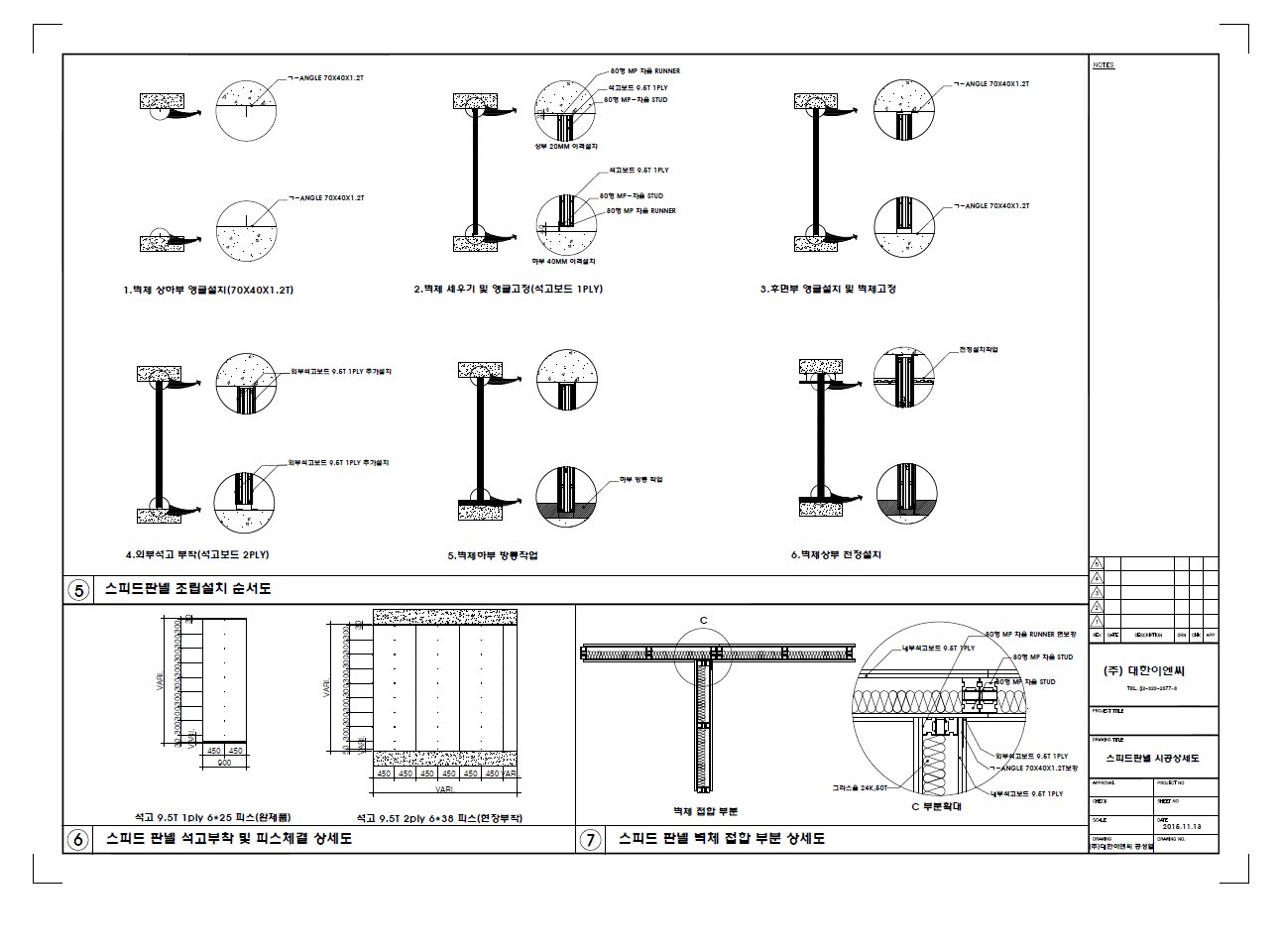

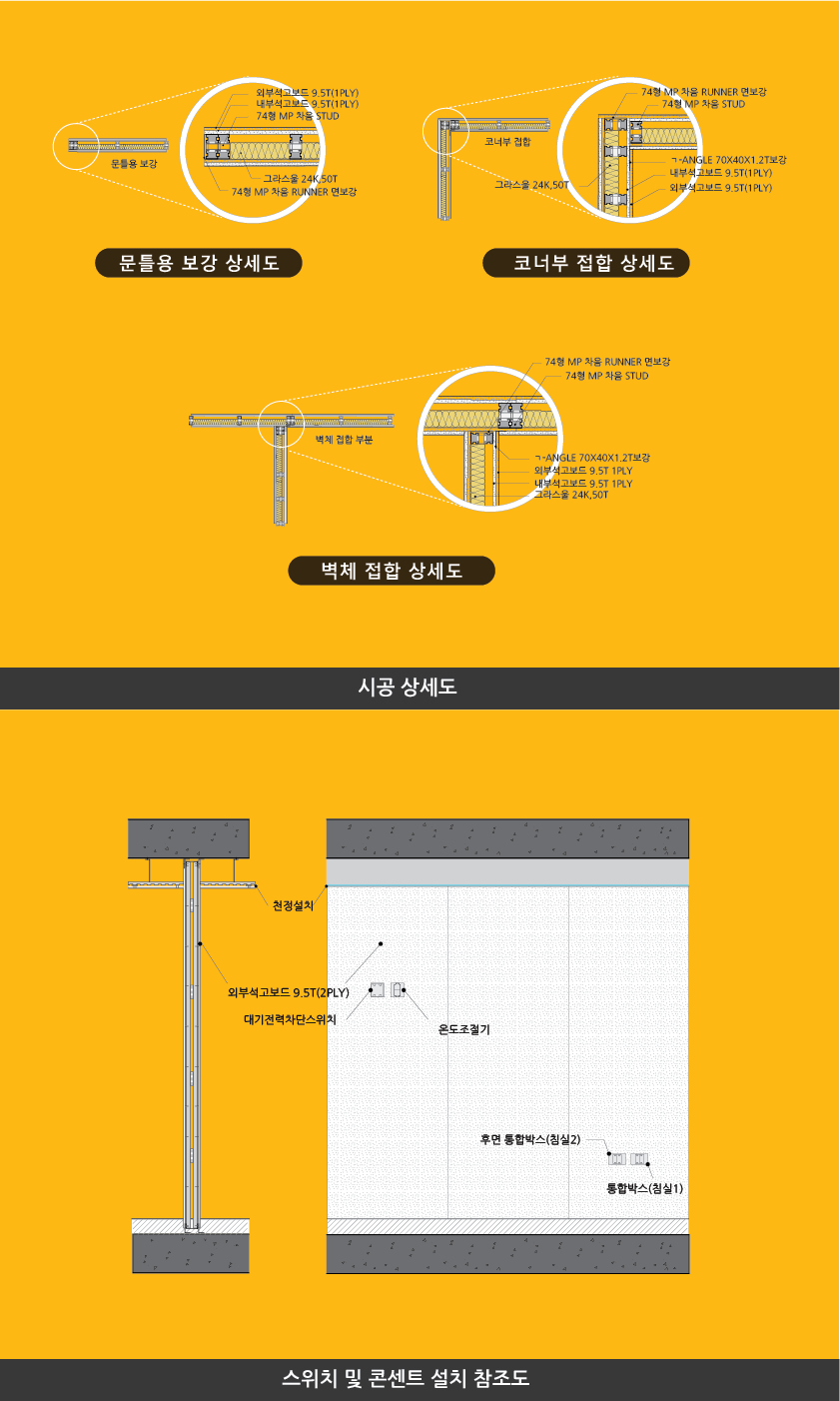

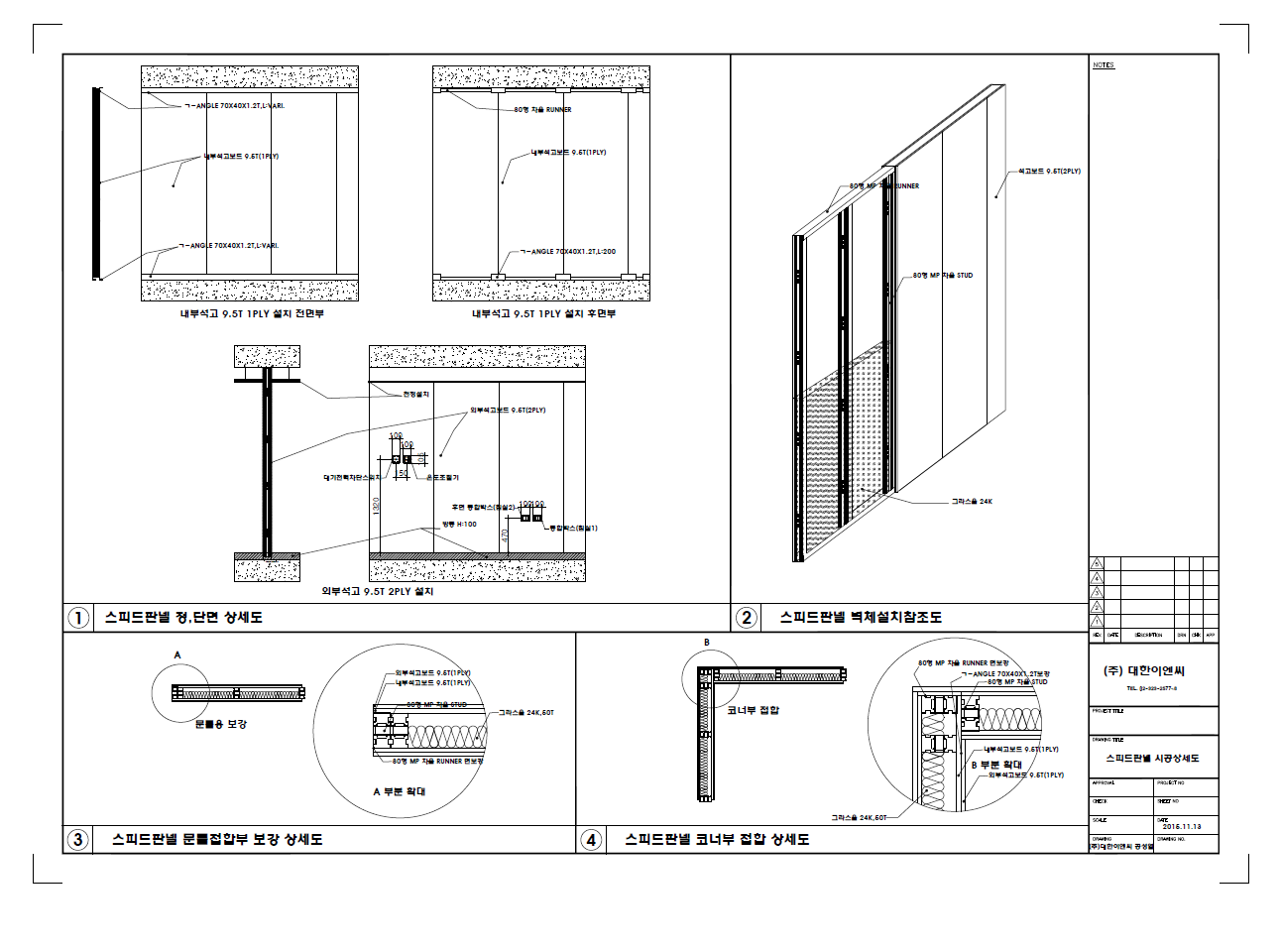

​■ 시공방법
​• 시공사와 사전협의(벽체나누기 및 문틀보강, 설비 배관, 전기배관 관련 타공 위치 등 사전협의)
• 중심선 결정 : 사전협의한 도면을 기준으로 정밀 실측 후에 바닥먹을 CHECK하여 중심선을 설정한다.
• 상·하부 ㄱ-앵글설치
• SPEED 벽체 앵글고정(MP-차음스터드 + 그라스울 + 바탕석고보드 조립 납품)
• 마감 석고보드 설치





​






제작 및 시공사례

대한에스엔디의 SPEED PANEL 시스템 아파트, 주상복합빌딩, 오피스빌딩, 학교, 컨벤션센터 등 다수의 건설현장에
납품 시공되고 있습니다.
