■ 제품개요

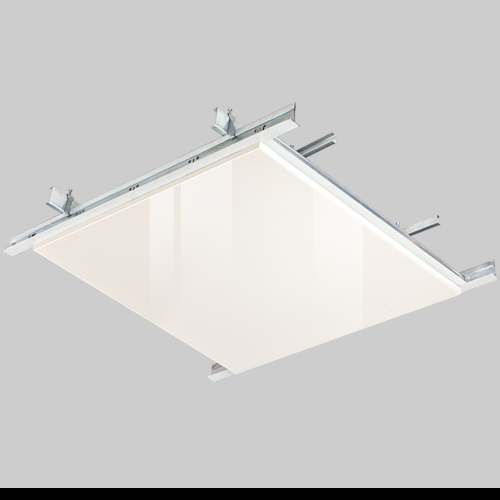

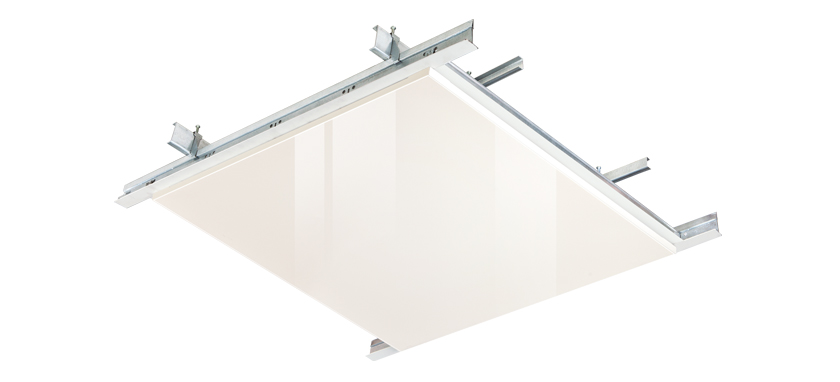

T-BAR 오픈판넬 결착방법의 구조적인 불안정성 때문에 T-BAR 구조틀에서 금속천장 판넬이 임의 탈락되는 것을 좀 더 확실하게 방지할 수 있도록 개발된 DH T-BAR OPEN PANEL은 철도/지하철 및 사무실 外 모든 건축물에 적용 가능한 금속 마감재 입니다.

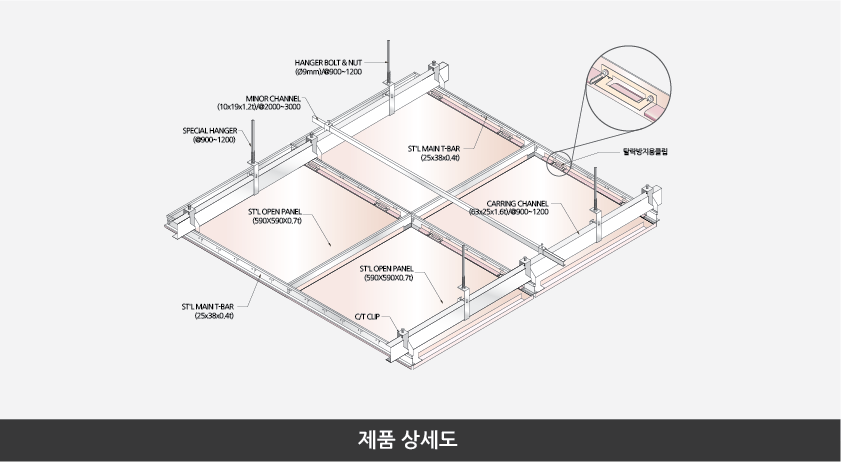

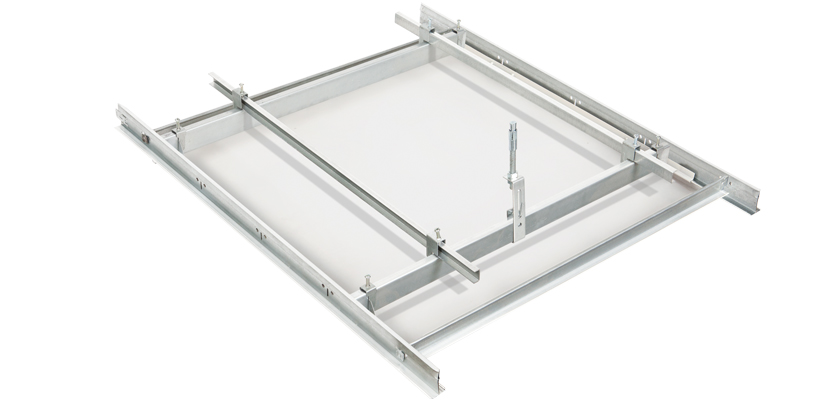

■ 구성자재
• ST’L MAIN T-BAR(25X38X0.4T) • ST’L CROSS T-BAR (25X38X0.4T) • HANGER BOLT&PIN
• CARRYING CHANEL • C/C JOIN • C/T CLIP(ST’L T-BAR) • MINOR CHANEL • M/C CLIP
• HANGER NUT • MOLDING • OPEN PANEL(590X590X0.8T)
• CARRYING CHANEL • C/C JOIN • C/T CLIP(ST’L T-BAR) • MINOR CHANEL • M/C CLIP
• HANGER NUT • MOLDING • OPEN PANEL(590X590X0.8T)
■ 제품특성
• 탈락방지용 클립을 적용함으로서 판넬의 임의탈락을 방지
• 내진 기능이 뛰어나 안전성 확보
• NO점검구 시스템으로 A/S 및 시공성이 우수

• 내진 기능이 뛰어나 안전성 확보
• NO점검구 시스템으로 A/S 및 시공성이 우수

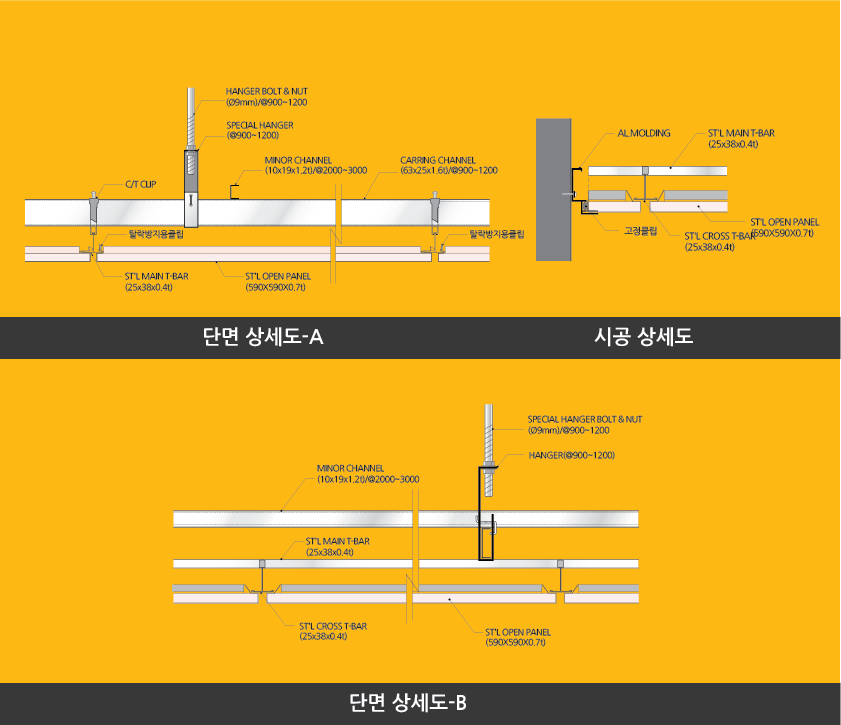

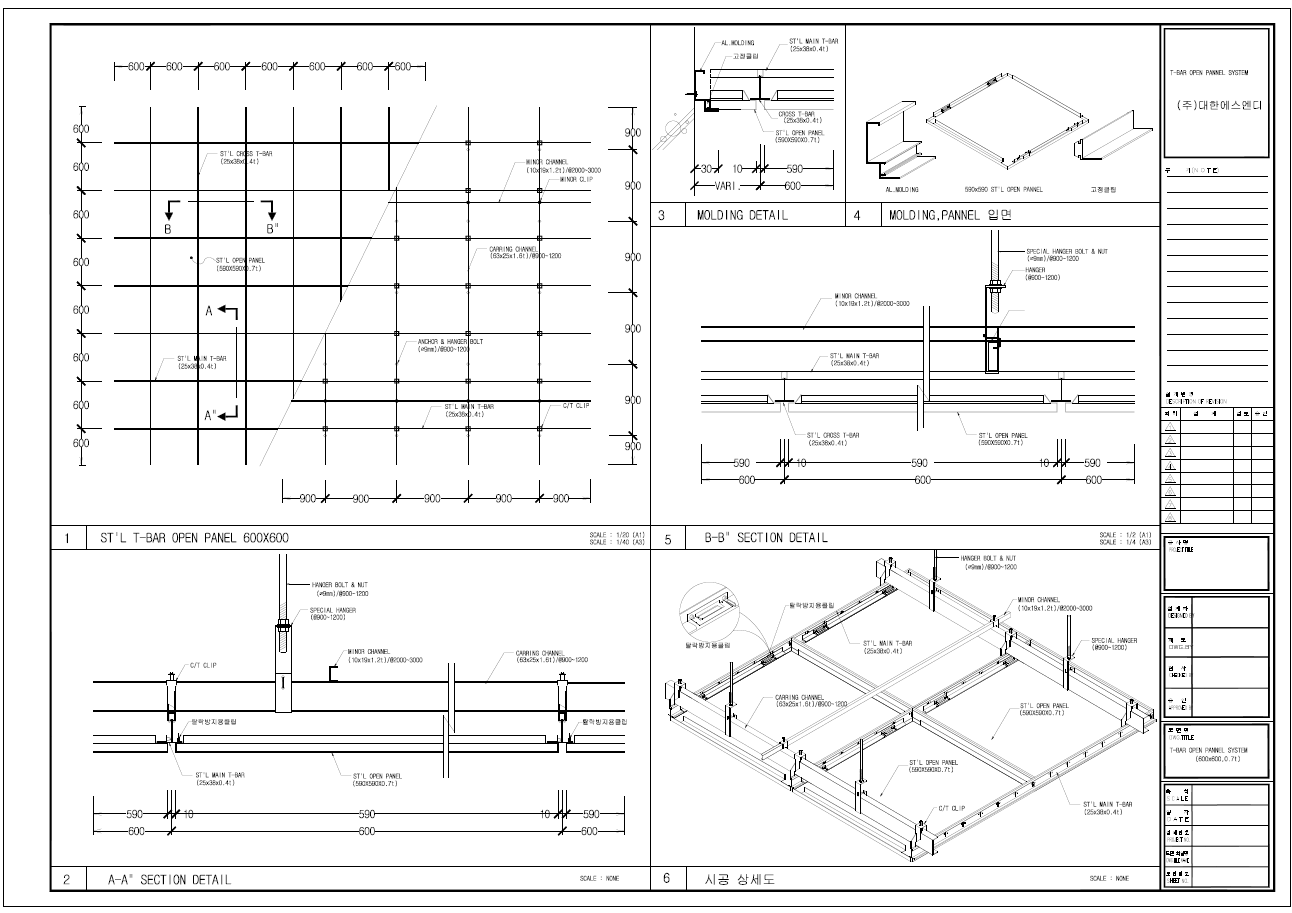

■ 시공방법
• 중심선 결정 : 천장면의 정밀한 실측 후에 등라인,디퓨저위치 등 타공정을 CHECK하여 중심선 설정
• MOLDING 설치 : 1.먹메김 – 2.몰딩설치
• STRONG ANCHOR 작업
• HANGER BOLT 설치
• CARRYING CHANEL 설치
• MINOR CHANEL 설치
• MAIN 및 CROSS ST’L T-BAR 설치
• DH T-BAR OPEN PANEL 설치
• MOLDING 설치 : 1.먹메김 – 2.몰딩설치
• STRONG ANCHOR 작업
• HANGER BOLT 설치
• CARRYING CHANEL 설치
• MINOR CHANEL 설치
• MAIN 및 CROSS ST’L T-BAR 설치
• DH T-BAR OPEN PANEL 설치

■ 특허 및 디자인등록

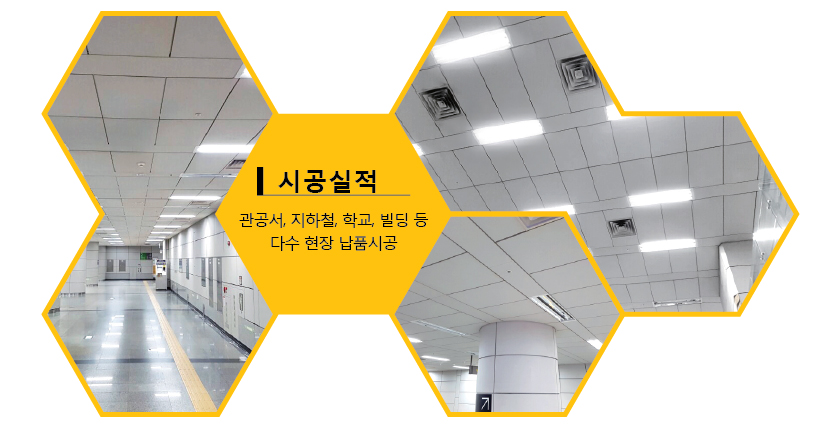

■ 시공실적
•관공서, 지하철, 학교, 빌딩 등 다수 현장 납품시공
