 ■ 제품개요

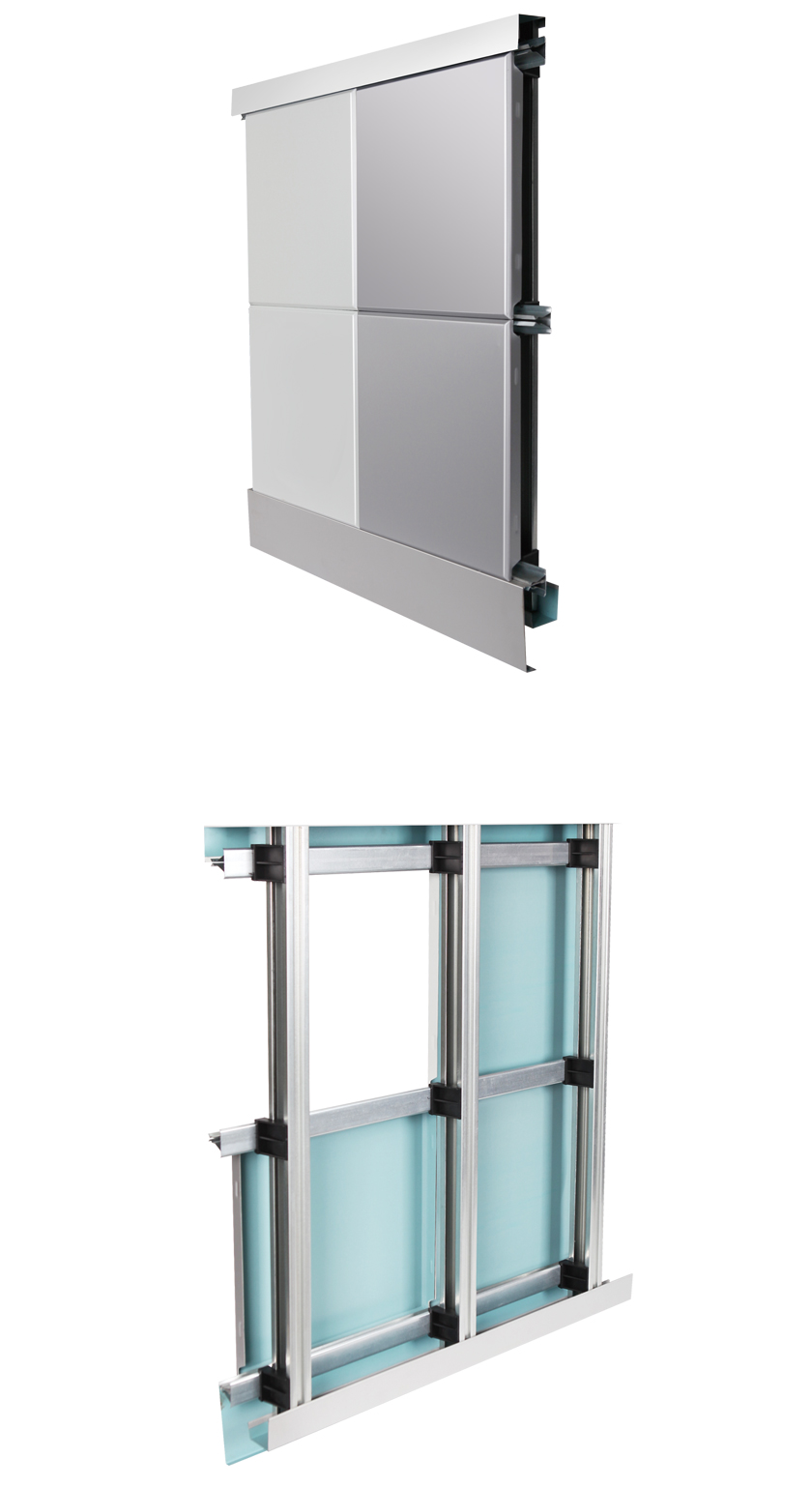

DH벽체배수판 시스템은 경량철골로 벽체 구조틀을 형성한 후, 불연 건축자재인 불연 칼라강판 (난연 1급)을 마감재로 사용한 지하 옹벽 앞에 설치하는 건식 벽체배수판 설치공법입니다. 특히, DH벽체배수판 시스템은 기존 시멘트 블록 공법의 단점인 높은 설치비용, PVC 벽체 공법의 단점인 화재 위험성을 보완하기 위해 개발해 지하 주차장 벽체 마감재로써 최적화된 제품입니다.






■ 제품 특장점
 ㅣ 화재 안전성 ㅣ 간편 시공 ㅣ 부식성 강함 ㅣ 유지보수 우수성 ㅣ 재하강도 우수성 ㅣ



[난연 1급 불연 칼라강판​] 화재에 안전! 유해가스 안전!



난연 컬러강판은 고온에서 쉽게 발화되지 않고 유해가스 발생이 적은 고내열성 컬러강판으로 공인기관

에서 불연재료(난연 1급) 인증을 획득 한 제품입니다.









[우수한 시공성​] 공사 기간 단축 및 비용 절감 !



시멘트 블록 설치공법은 화재의 안전성이 높지만 공사 기간이 길고 설치비용(인건비 상승) 및 유지 관리 비용이 높은 단점이 있습니다. DH벽체배수판 시스템은 경량철골 벽체 구조틀 형식의 건식 설치공법으로 공사기간 단축 및 설치비용이 절감됩니다.​












[유지 보수 우수성​] 습기에 강한 내식성 우수, 부분 교체 가능 !



지하주차장의 벽체 마감재는 지하 특성상 습기에 의한 부식과 곰팡이등에 의한 유지관리가 중요합니다. DH벽체배수판 시스템은 세라믹 도료가 코팅된 난연강판으로 습기를 흡수하지 않아 습기에 의한 부식과 곰팡이에 강하고, 강판 모듈 하나씩 교체가 가능하여 설치 후 유지 보수 관리가 우수합니다.

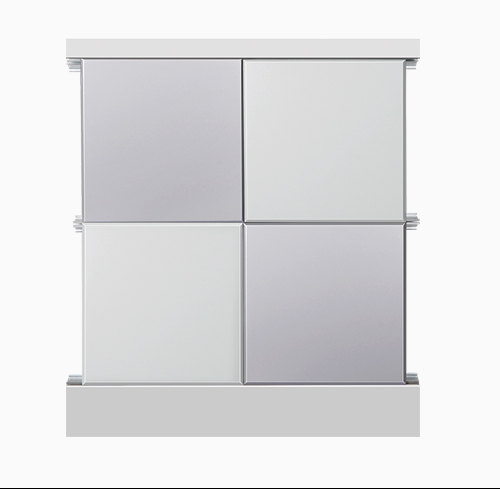

[다양한 디자인 연출​​] 고급스러운 디자인 시공 !





어둡기 쉬운 지하주차장의 벽면을 별도의 도장 공정 없이 넓은 시각적 느낌과 고급스러운 디자인으로 연출이 가능합니다.









[불연성 시험 결과​​] 불연재료 높은 발화점, 유해가스 발생 No !



난연 컬러강판은 고온에서 쉽게 발화되지 않고 화재 시 유해가스 발생이 적은 고내열성 컬러강판으로 공인기관으로부터 불연재료(난연 1급) 인증을 획득한 제품입니다.

• 내열성이 우수한 세라믹 도료가 코팅된 도장 강판

• 난연 1급(불연 등급) 인증 획득 : 불연성 시험 통과(KS F ISO 1182)

  가스 유해성 시험 통과(KS F 2271)

• 내식성이 우수하며, 가공 후 부식에 강함










[비교 공법​​] 불연재료 높은 발화점, 유해가스 발생 No !



DH벽체배수판 시스템은 도장이 필요 없고, 곰팡이가 발생하지 않으며, 파손 또는 오염된 부분만 교체가 가능하므로 A/S가 용이합니다. 또한 타사 제품에 비해 설치가 간편하여 단기간에 시공이 가능하고, 준공 후 특별한 유지 보수가 필요 없습니다. 난연 1급 칼라강판 소재로 지하주차장 화재로부터 안전합니다.

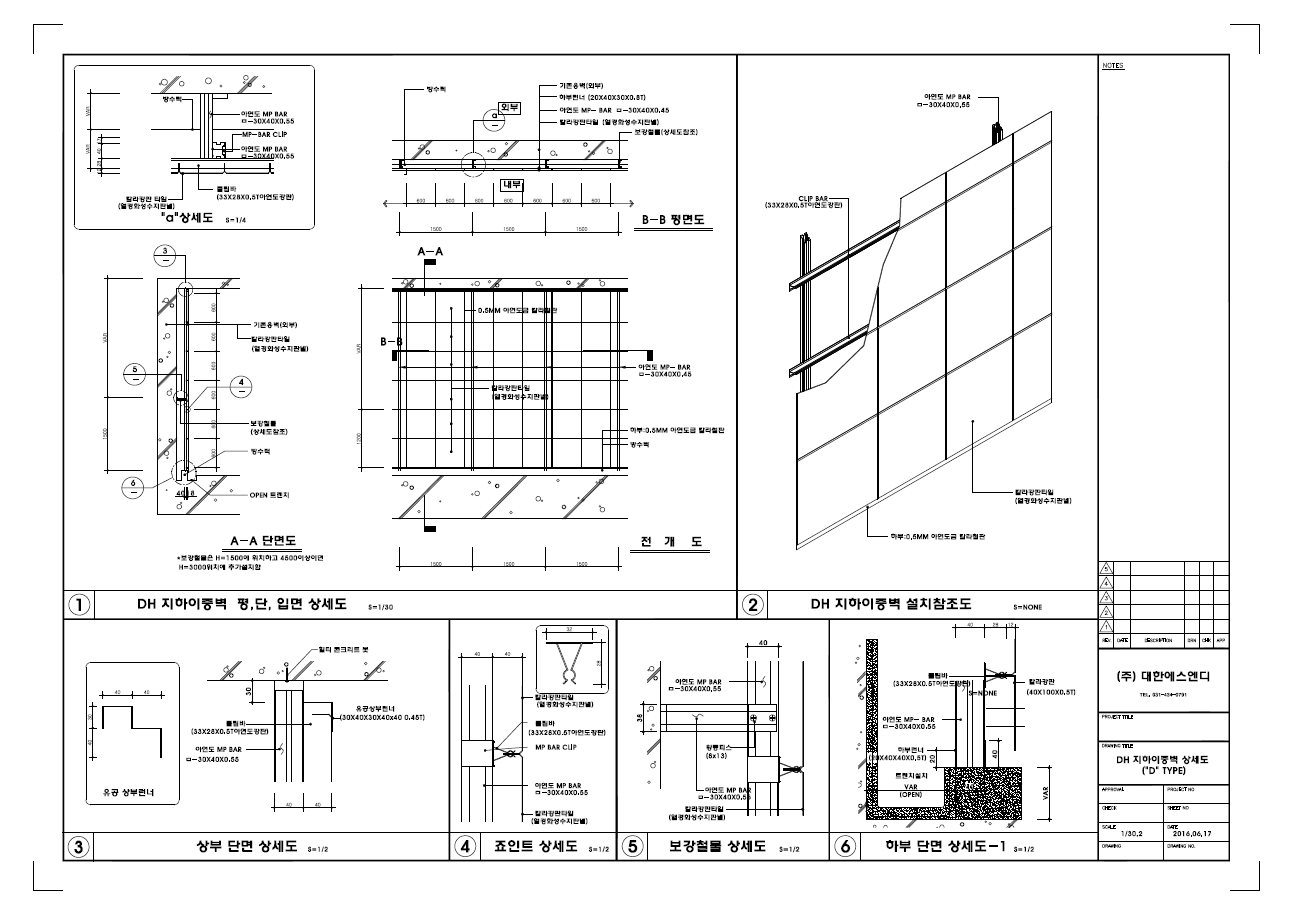

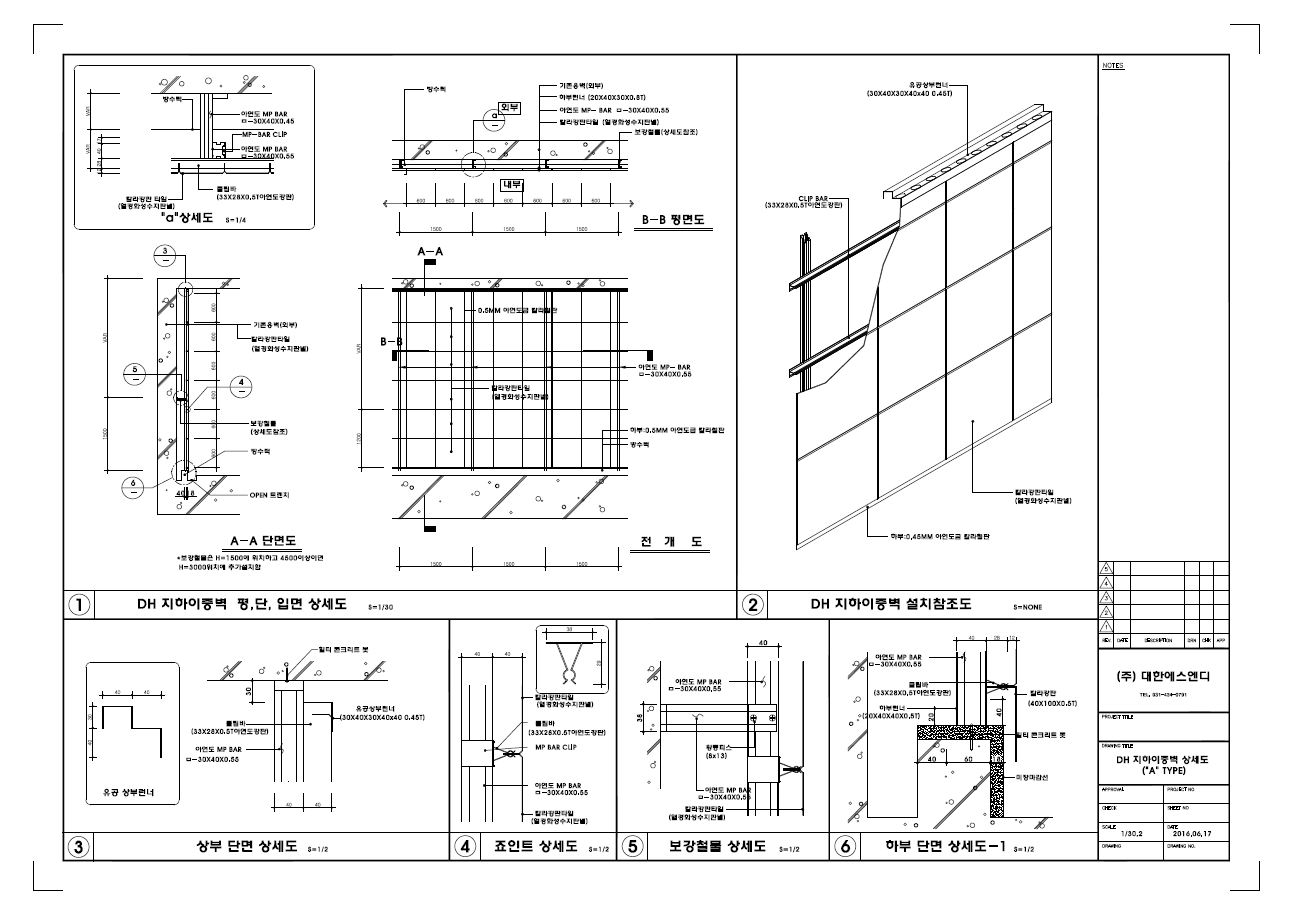

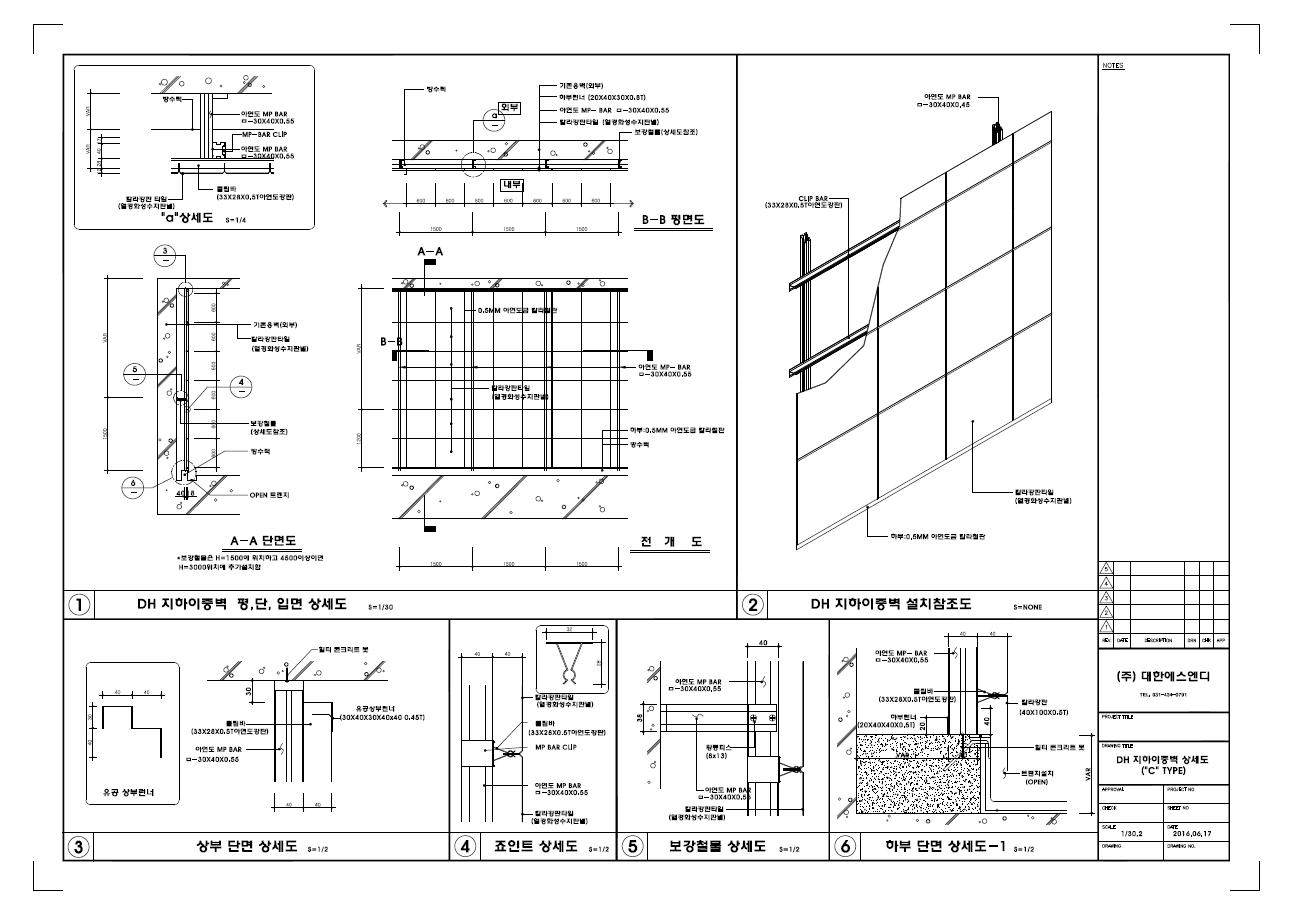

[시공 방법 및 도면​​​] 빠르고 간편한 시공법 !














[비타정 공법 시공 순서​​​] 특허 받은 기술 - 비 타정 공법!



비 타정방식의 DH벽체배수판 설치공법은 벽체에 에폭시를 이용하여 벽체고정물을 설치하는 방식으로 타정방식에서 발생할 수 있는 벽체 크렉 및 방수막 깨짐을 방지할 수 있으며, 간편한 설치방식으로 인해 공사기간을 단축시키는 장점이 있습니다.














[구성 자재​​] 빠르고 간편한 시공법 !



• 상부 RUNNER    • 하부 RUNNER    • 벽몰딩   • MP-BAR    • 벽체고정철물    • MP-이중벽 CLIP    • CLIP-BAR    • 칼라강판 또는 S.M.C














[시공 사진​​] 불연 칼라강판 (난연 1급)을 마감재로 사용한 최적화된 지하주차장 벽체 마감재!



DH 벽체배수판 시스템은 현장 환경에 따라 다양한 패턴과 디자인으로 협의 및 변경이 가능합니다.

















기술 특허 DH 벽체배수판 시스템은 기술력을 보장받은 특허제품입니다.



• 출원번호 : 10-2018-0080410

• 벽체 부착형 고정 구조물을 가진 마감패널
