MP-PANEL SYSTEM

대한SND 0 2,368

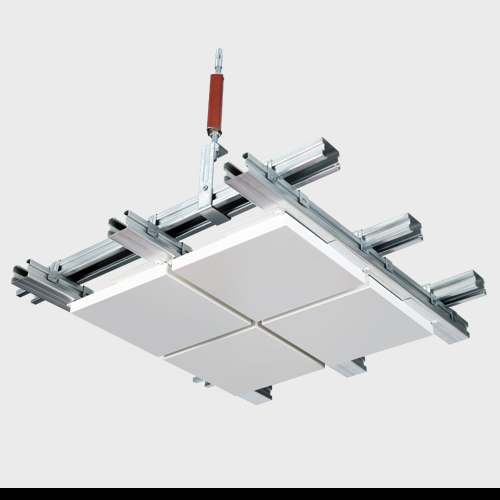

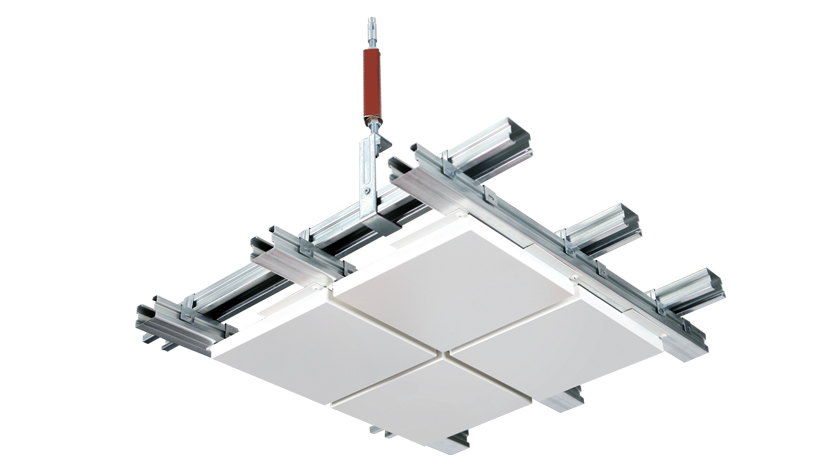

제품개요

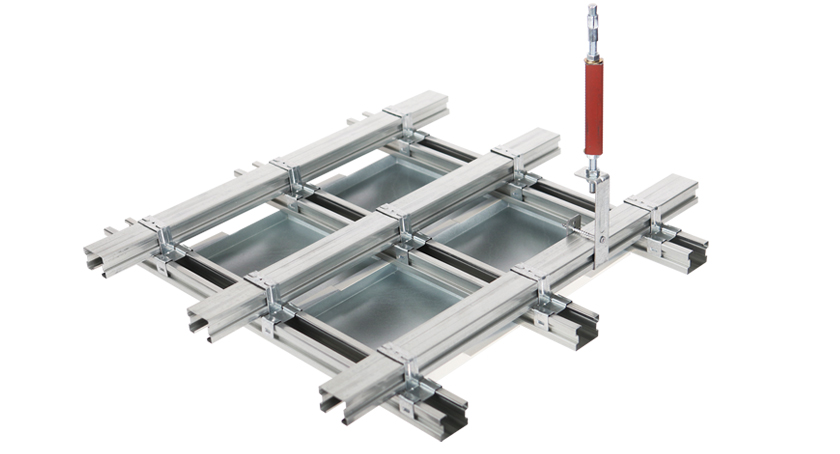

경량철골 결착방법의 구조적인 안정성을 해결하기 위해 구조틀의 이중결착방법을 도입하므로써 완성된 MP-BAR SYSTEM에 SCREW방식으로 MP-PANEL을고정하여, 강화된 내진기능외풍압에 구조적 안정성확보하여 구조틀의 임의 변형과 MP-PANEL의 임의 탈락을 완벽하게 제거합니다.​

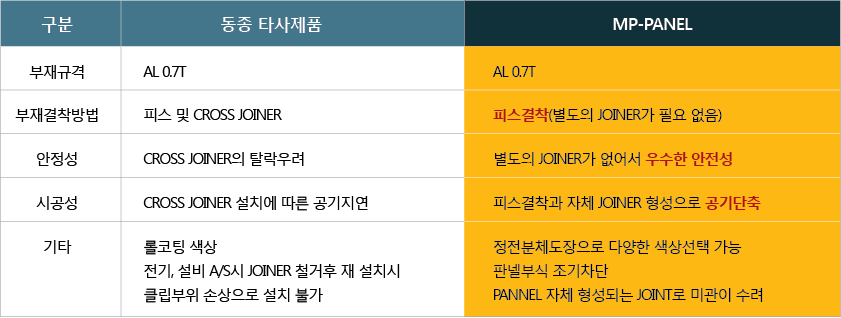

■ 타사제품 비교요약

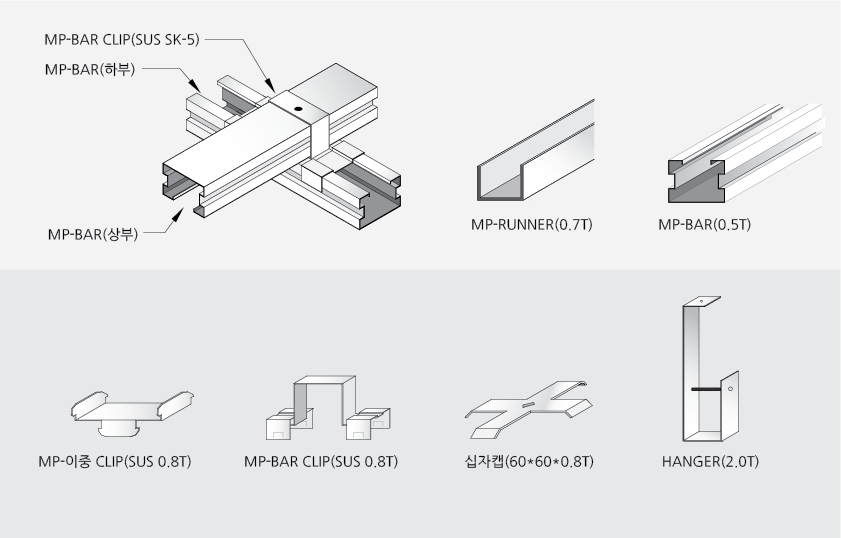

■ 구성자재
• MP-BAR   • MP-이중 CLIP   • MP-CLIP   • MP HANGER&피스   • 전산볼트&너트   • MP-이중CLIP
• 외풍압 볼트&너트   • MP-PANEL(T:0.7이상)   • MP-십자CAP​

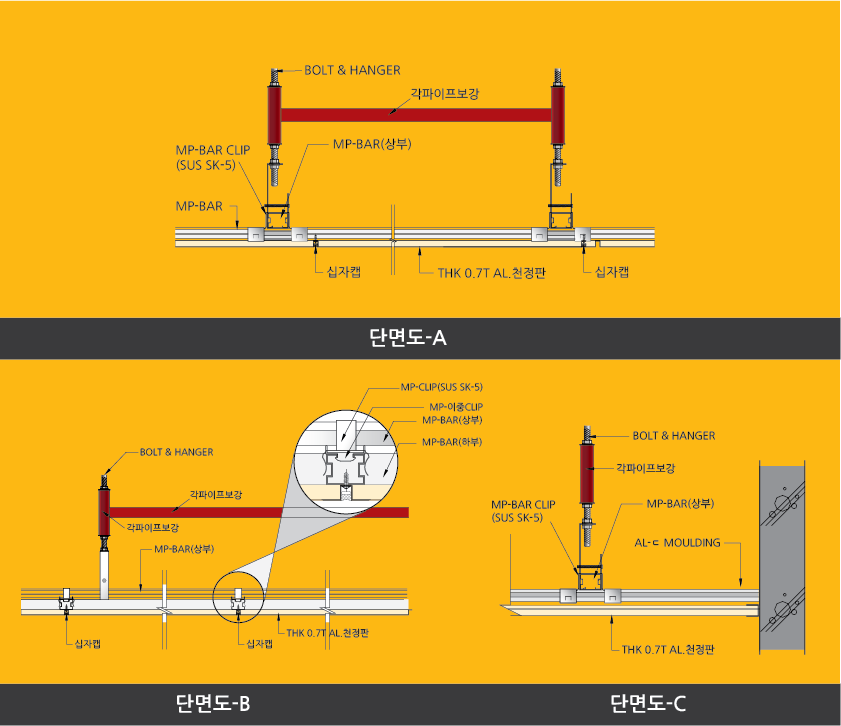

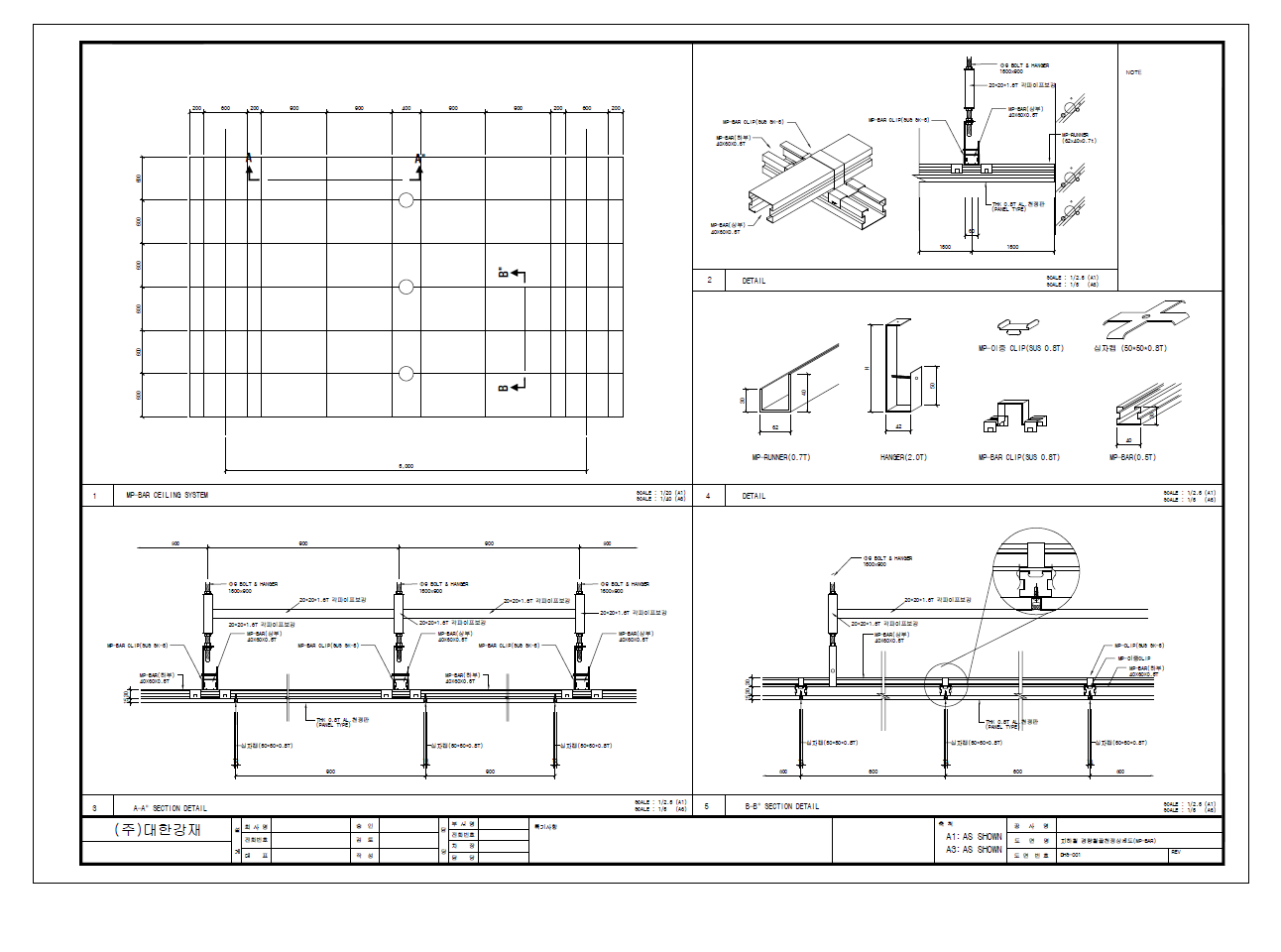

■ 시공방법
​• 중심선 결정 [먹메김 – 몰딩설치 – SUS 고정클립을 눌러서 설치]
• 탈락방지용 MOLDING 설치 [천장면의 정밀한 실측 후 등라인, 디퓨져 위치 등 타공정을 CHECK하여 중심선을 설정한다]
• 스트롱앙카 작업
• 외풍압 볼트 설치
• 상부 MP-BAR를 MP-HANGER에 고정
• MP-이중CLIP으로 하부 MP-BAR 고정 및 간격 조정
• MP-CLIP으로 구조틀 완전 고정
• MP-PANEL SCREW로 시공
• MP-십자CAP 고정

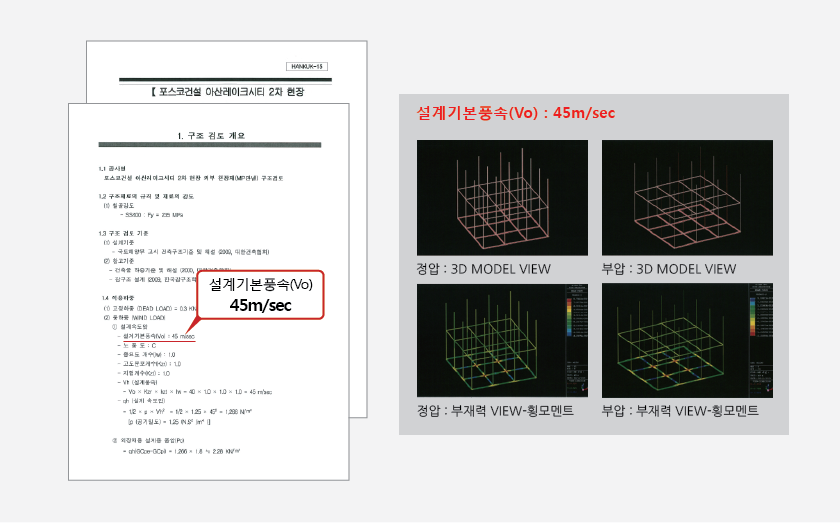

■ 구조검토 보고서구조안정성 검토보고서(검진기관:한국건설리노텍)​

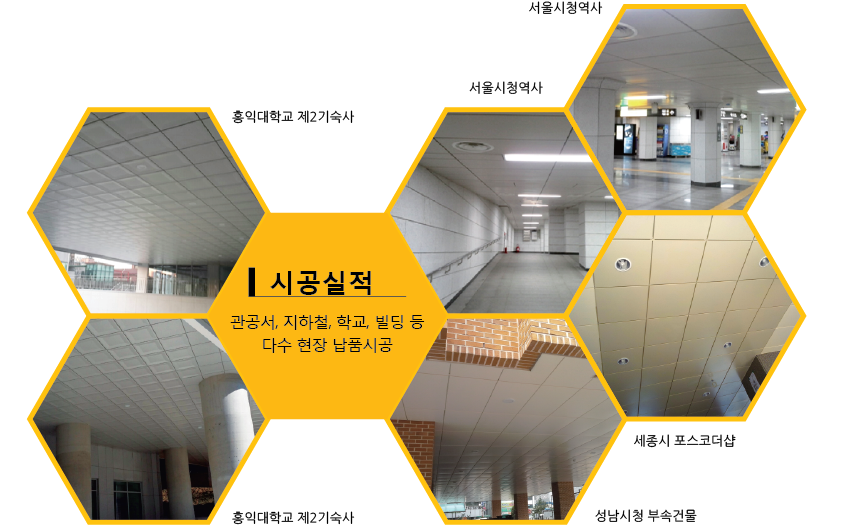

■ 시공실적
•서울시청역사 •세종시 포스코더샵 •홍익대학교 제2기숙사 •성남시청 부속건물 •엠코상봉동프레미어스 외 다수​ 납품시공
대한에스엔디의 MP-PANEL SYSTEM은 빌딩, 지하철&철도 역사, 공공주택, 컨벤션센터 등 각종 건물의 필로티, 로비, 복도, 사무실 등의 천장부에 튼튼하고 쉽게 설치할 수 있습니다.
